低电平射频前端
产品概述

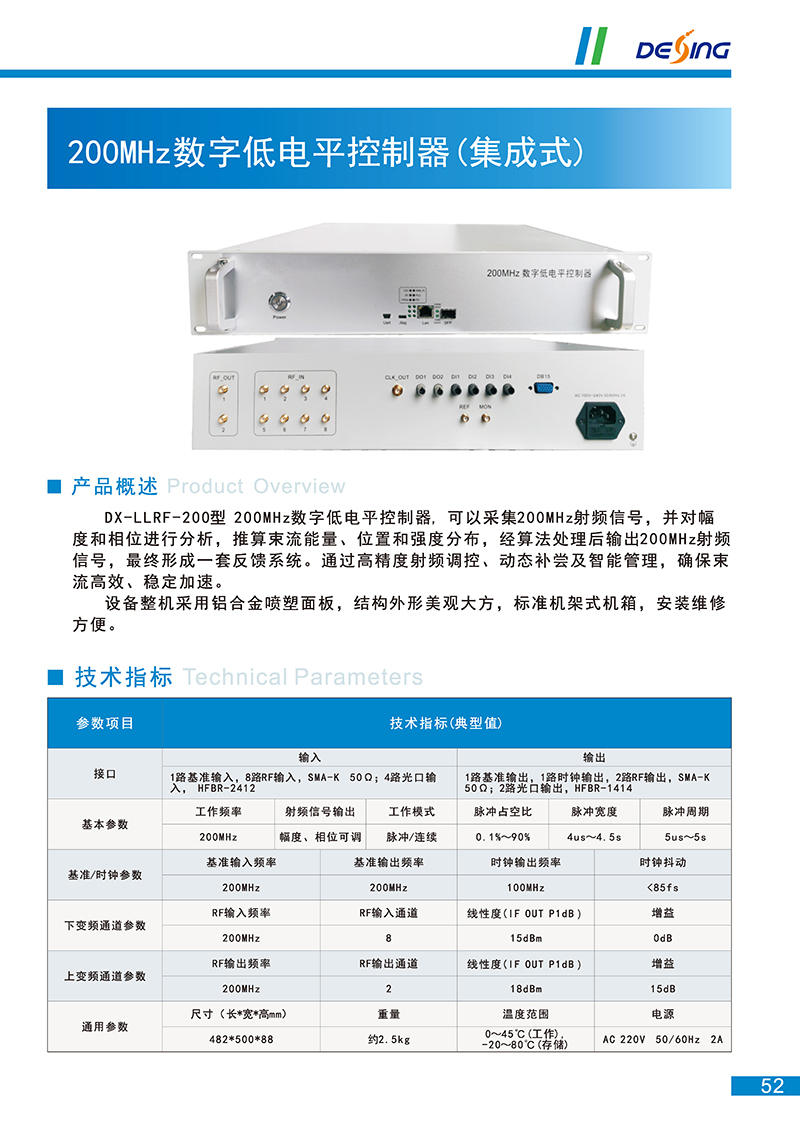

            数字低电平控制器



    DX-LLRF-200 200MHz数字低电平控制器, 可以采集200MHz射频信号,并对幅度和相位进行分析,推算束流能量、位置和强度分布,经算法处理后输出200MHz射频信号,最终形成一套反馈系统。通过高精度射频调控、动态补尝及智能管理,确保束流高效、稳定加速。

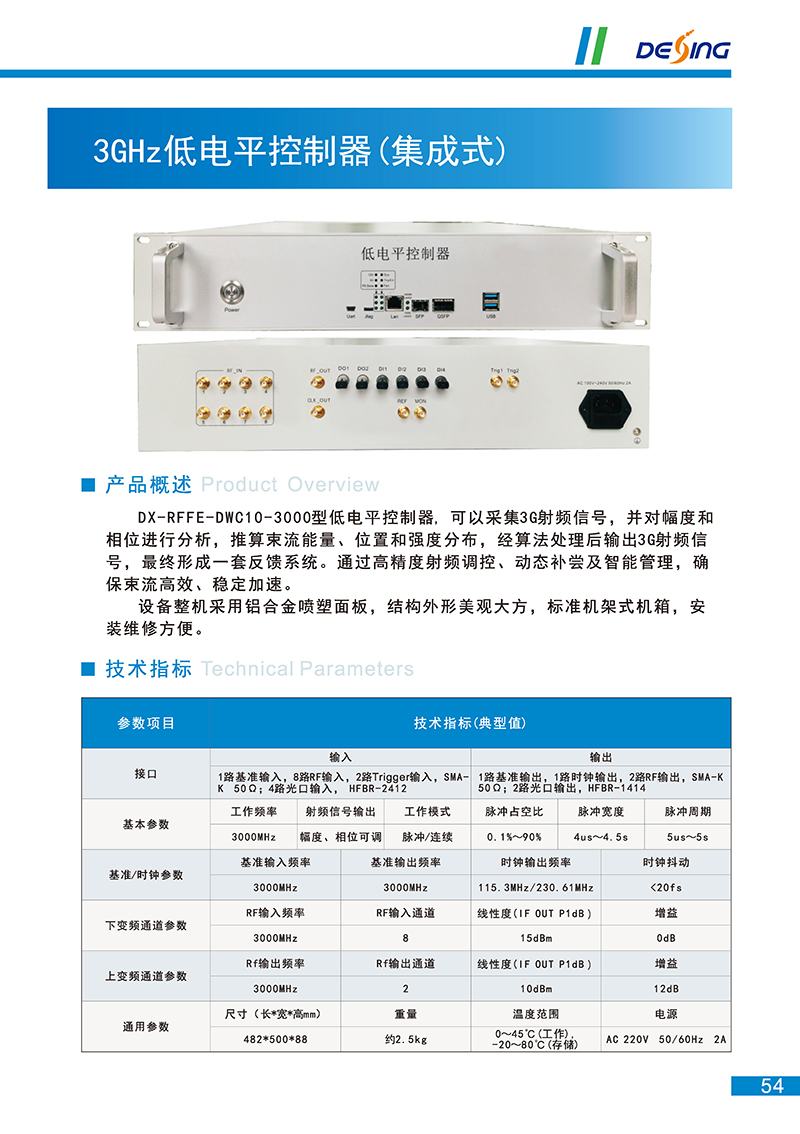

              低电平控制器



    DX-RFFE-DWC10-3000型低电平控制器,可以采集3GHz射频信号,并对幅度和相位进行分析,推算束流能量、位置和强度分布,经算法处理后输出3GHz射频信号,最终形成一套反馈系统。通过高精度射频调控、动态补尝及智能管理,确保束流高效、稳定加速。

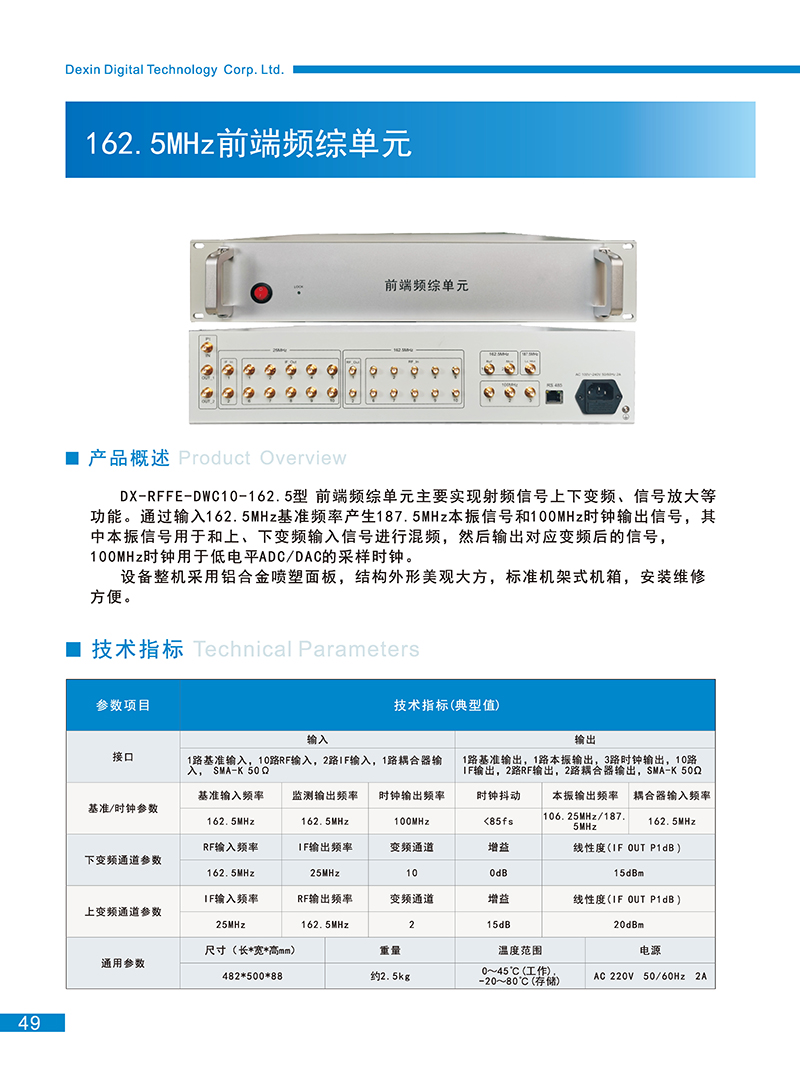

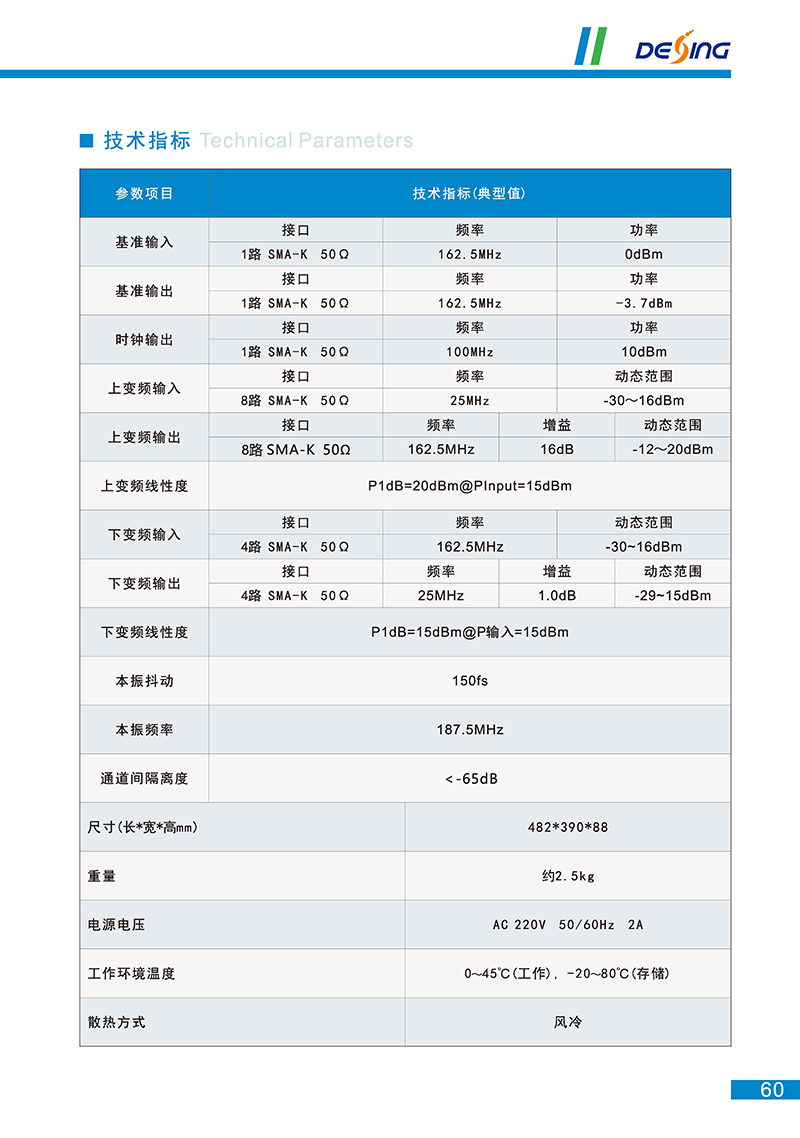

             前端频综单元



      DX-RFFE-DWC10-162.5 前端频综单元主要实现射频信号上下变频、信号放大等功能。通过输入162.5MHz基准频率产生187.5MHz本振信号和100MHz时钟输出信号,其中本振信号用于和上、下变频输入信号进行混频,然后输出对应变频后的信号,100MHz时钟用于低电平ADC/DAC的采样时钟。




          束流位置采集控制器




    DX-GSDC-H束流位置采集控制器,可以采集25MHz射频信号,并对幅度和相位进行分析,推算束流能量、位置和强度分布,经算法处理后输出25MHz射频信号,最终形成一套反馈系统。通过高精度射频调控、动态补尝及智能管理,确保束流高效、稳定加速。
